A HMD sorozatú mágneses meghajtó szivattyúk, névleges teljesítmény- és telepítési dimenzióik elfogadják az ISO-2858 és az ISO-3661 nemzeti szabványokat.
Szerkezeti alapelvek és jellemzők:
Mágneses sebességváltó, nincs tengelytömítés, egyáltalán nincs szivárgás. A mágnes szamárium kobalt ötvözet mágneses acélt és egy új mágneses áramkör szerkezetét használja. Az uniqerubrication és a hűtési áramkörök biztosítják a csapágyak jó hűtését és kenését. A szivattyú áramlását átfolyó részeinek anyagai külön-külön választhatók. Kiváló korrózióállósággal rendelkezik. A szivattyú bemeneti nyílására nincs felszerelve csapágykonzol, amely kiválóan nyújtja a szivattyút. A szivattyúház kovácsolt, és az izoláló hüvely Hastelloy C276 anyagból készül, jobb mágneses permeabilitással. Jobban csökkentheti a mágneses örvényáramok által okozott hőt, és 250 kg -os nyomásvizsgálaton megy keresztül. Tungfen karbidot használunk tolócsapágyakhoz, perselyekhez és tolóalátékokhoz. Keménysége nemcsak összehasonlítható a szilícium -karbiddal, hanem nem olyan törékeny és könnyen repedhető, mint a szilícium -karbid. Ellenállhat az impulzusnak, amelyet a szivattyú nagyon jól elindítása okoz.

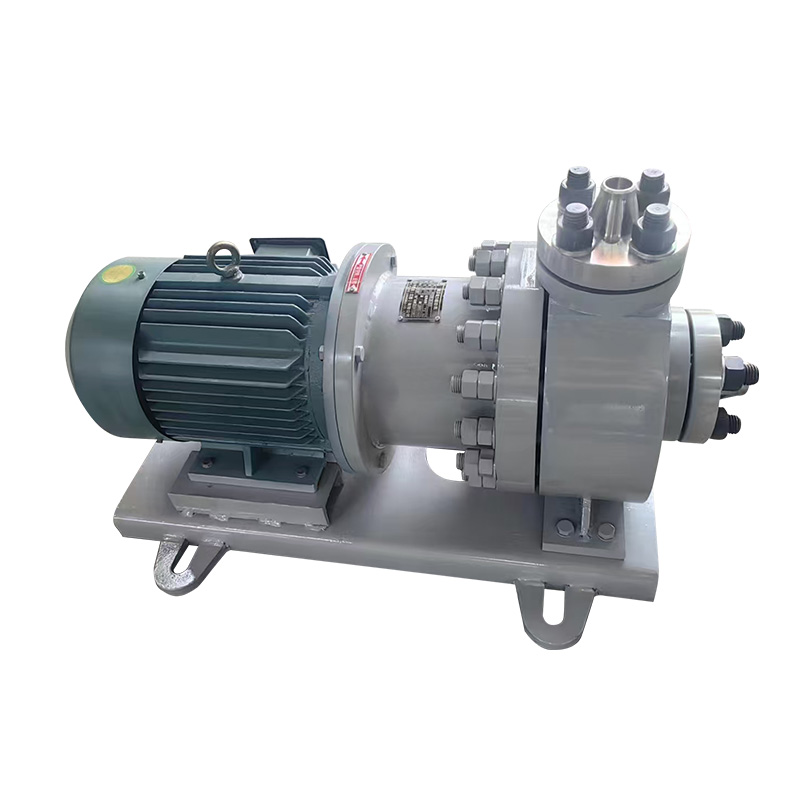

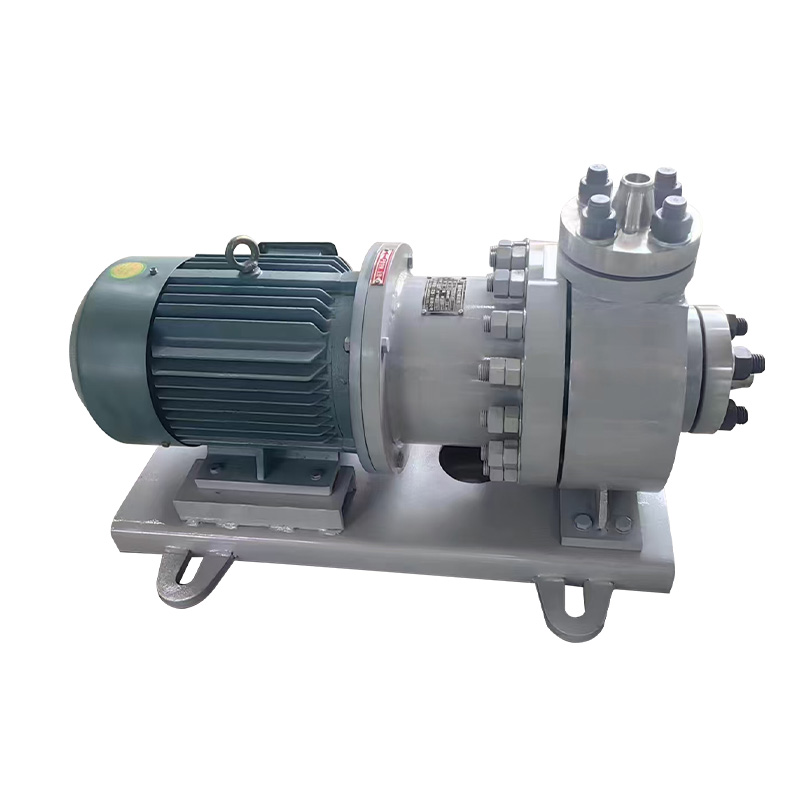

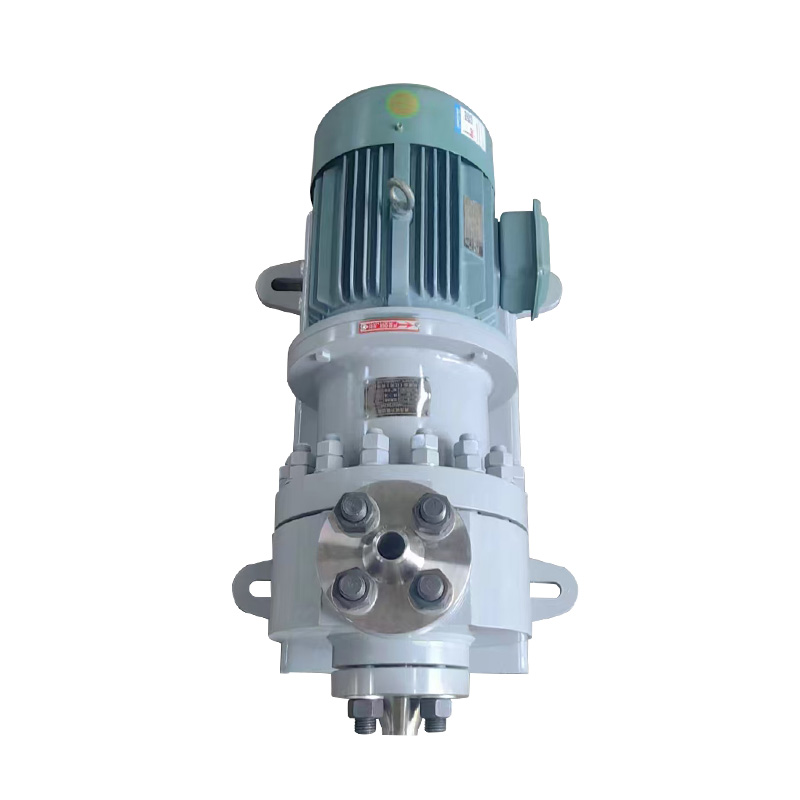

A HMD típusú mágneses meghajtó centrifugális szivattyú fő alkotóelemei a szivattyútest, a járókerék, a belső mágneses forgórész, az izoláló hüvely, a külső mágneses forgórész, a tengely, a csúszócsapágy, a csapágy ülés, a szivattyú szívó bemeneti nyílásának a tengely mentén van, a kisülési outlet vertikálisan felfelé, az utóbbiak egy zárt szerkezetű, és a motor közvetlenül a külső mágneses forgótermelőre irányul. A mágneses vonalak meghajtják a belső mágneses forgót, hogy együtt forogjanak az izolációs hüvelyen keresztül. A koaxiális járókerék együtt forognak. Elkezdi forogni, ezáltal a folyadék szívónyílásába szopva, és ürítve azt a kisülési portból. A speciálisan kialakított kenési és hűtési áramkör lehetővé teszi, hogy a nagynyomású folyadék önmagában keringjen a csúszócsapágyak és a tolóerőcsapágyak kenésére, és eltávolítja a súrlódó hőt és a mágneses örvényáramot. Szivattyú a hátsó ajtó kinyitásához. A szerkezeti formát az egyszerű karbantartás jellemzi.
