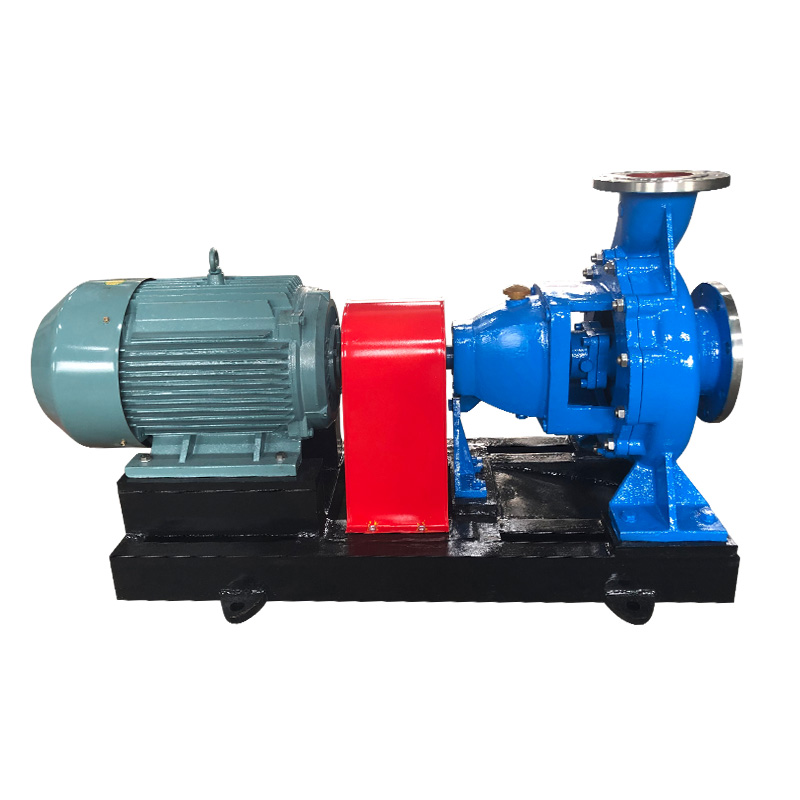

Milyen specifikációk határozzák meg a megbízható petrolkémiai folyamatszivattyút?

Az optimális kiválasztása Petrolkémiai folyamatszivattyú megköveteli a folyadékdinamika, az anyagtudomány és az ipari megfelelőségi szabványok mély megértését. A mérnöki beszerzési csoportok és az üzemek üzemeltetői számára a műszaki előírások határozzák meg a működési megbízhatóságot, a karbantartási intervallumokat és a teljes életciklus-költséget igényes vegyipari feldolgozási környezetben. Ez az átfogó útmutató megvizsgálja a kritikus kiválasztási kritériumokat, a megfelelőségi keretrendszereket és az ipari alkalmazásokhoz szabott fejlett szivattyútechnológiákat.

Iparági szabványok és megfelelőségi keretrendszerek

API 610 vs. ANSI/ASME szabványok

A kőolaj- és vegyipar szigorú berendezési szabványok szerint működik, amelyek biztosítják a biztonságot és a felcserélhetőséget. Az e keretrendszerek közötti különbségek megértése elengedhetetlen a specifikáció kidolgozásához.

API 610 folyamatszivattyú specifikációi szabályozza a nagy teljesítményű centrifugálszivattyúkat kőolaj-, petrolkémiai és földgázipari alkalmazásokban. Ez a szabvány a robusztus felépítést hangsúlyozza, speciális követelményekkel a következőkre vonatkozóan:

• Függőleges (OH), csapágyak közötti (BB) és függőlegesen felfüggesztett (VS) szivattyútípusok
• A csapágyak minimális élettartama 25 000 óra (3 év) névleges feltételek mellett
• Öntött acél vagy ötvözött burkolatok, amelyek legalább 50 psi-rel a megengedett legnagyobb üzemi nyomás felett vannak
• A tengelytömítéskamra méretei az API 682 mechanikus tömítésekhez

ANSI/ASME B73.1 specifikációk a vízszintes végszívó szivattyúkkal foglalkozik vegyi alkalmazásokhoz, a következőkre összpontosítva:

• A méretek felcserélhetősége a gyártók között
• Hátsó kihúzható kialakítás, amely lehetővé teszi a rotor eltávolítását a csövek zavarása nélkül
• Külső tömítés beállítási lehetőségek
• A névleges nyomás általában 24 bar (350 psi) és 300°C (572°F) értékre korlátozódik.

150°C feletti hőmérsékletű vagy 20 bar-nál nagyobb nyomású szénhidrogéneket feldolgozó létesítményekhez, API 610 folyamatszivattyú specifikációi biztosítsa a szükséges biztonsági határokat és az anyag integritását.

Anyagválasztás korrozív közegekhez

A petrolkémiai környezet pontos anyagillesztést igényel a katasztrofális meghibásodások elkerülése érdekében. Az ötvözet általános specifikációi a következők:

• 316 literes rozsdamentes acél : Szabványos enyhe savak és kloridos környezetekhez 50 ppm alatt
• CD4MCu (ASTM A890 Grade 1B) : Duplex rozsdamentes acél, amely kiváló ütésállósági egyenértéket (PREN > 33) kínál tengervíz- és kloridszolgáltatásokhoz
• Hastelloy C-276 : Nikkel-molibdén ötvözet oxidáló és redukáló környezetekhez, beleértve a nedves klórt és kénsavat
• Titán 2. fokozat : Kivételes korrózióállóság kloridos környezetben, maximum 315°C-ra korlátozva
• 2205/2507 duplex rozsdamentes acélok : Költséghatékony alternatívák a szuper-ausztenites ötvözetekhez PREN 35-40

Az anyagválasztásnál figyelembe kell venni a galvanikus kompatibilitást, ha különböző fémek egyidejűleg érintkeznek a technológiai folyadékokkal.

Centrifugálszivattyú tervezési konfigurációk

Túllógó vs. csapágyak közötti elrendezések

A centrifugálszivattyú vegyi üzemhez a kiválasztás alapvetően a hidraulikus követelményektől és a karbantartási hozzáférhetőségtől függ.

Függesztett (OH) szivattyúk helyezze a járókereket a tengelyvégre konzolosan a csapágyakon túl:

• Egyfokozatú konfigurációk akár 300 méteres fejekhez
• Kis helyigény csökkenti az alapozási követelményeket
• Hátsó kihúzható kialakítás, amely lehetővé teszi a rotor eltávolítását a motor vagy a csővezeték megzavarása nélkül
• Korlátozások: Tengelyelhajlási kényszerek nagy fajlagos fordulatszámoknál

Csapágyak közötti (BB) szivattyúk támassza meg a járókereket két csapágyház között:

• Egyfokozatú (BB1) vagy többlépcsős (BB3, BB4, BB5) konfigurációk
• Axiálisan osztott burkolatok lehetővé teszik az ellenőrzést a főcsövek megzavarása nélkül
• Nagyobb radiális és tolóerő teherbírás
• 1000 m³/h-t meghaladó vízhozam vagy 400 méter feletti magasság esetén szükséges

Hidraulikus teljesítmény optimalizálása

A legjobb hatékonysági pont (BEP) kiválasztása meghatározza a hosszú távú megbízhatóságot. A BEP áramlás 80-110%-án túli működés a következőket eredményezi:

• A radiális tolóerő növeli a csapágykopást
• A járókerék kavitációját okozó recirkuláció
• A tengely elhajlása meghaladja a tömítési felület kifutási tűrését

A fajlagos fordulatszám (Ns) számításai a járókerék geometriájának kiválasztásához vezetnek:

Ns = N × √Q/H^0,75

ahol N = fordulatszám (rpm), Q = áramlási sebesség (m³/h), H = fokozatonkénti emelőmagasság (m)

• Ns 500-1500: Radiális járókerekek magas fejű, alacsony áramlású alkalmazásokhoz
• Ns 1.500-5.000: Vegyes áramlású járókerekek közepes fejű alkalmazásokhoz
• Ns 5 000-10 000: Axiális áramlású járókerekek nagy áramlású, alacsony nyomású szolgáltatásokhoz

Tömítési technológiák és kibocsátásszabályozás

Mechanikus tömítés konfigurációk

A környezetvédelmi előírások és biztonsági követelmények fejlett tömítési megoldásokat hajtanak végre Petrolkémiai folyamatszivattyú alkalmazások.

Egyszeres mechanikus tömítések megfeleljen a nem veszélyes, nem mérgező szolgáltatásoknak a 11. terv (recirkuláció a szivattyú kiürítésétől a tömítőkamráig) vagy a 13. terv (recirkuláció a szivattyú szívásához) csőelrendezéssel.

Kettős nyomásmentes tömítés (2. elrendezés) tartalék elszigetelést biztosít a veszélyes folyadékokhoz az 52-es (külső tartály keringetéssel) vagy a Plan 53A (nyomás alatt álló zárófolyadék) használatával.

Kettős nyomású tömítések (3. elrendezés) zéró emissziós képességet kínál az illékony szerves vegyületek (VOC) és mérgező vegyszerek számára, a Plan 53B (keringető zárófolyadék rendszer) vagy a Plan 53C (dugattyús akkumulátor nyomása) felhasználásával.

Mágneses meghajtó technológia

Mágneses meghajtású petrolkémiai szivattyú A konfigurációk teljesen kiküszöbölik a mechanikus tömítéseket a szinkron mágneses csatolás révén:

• Elszigetelő héj : Hastelloy C vagy titán konstrukció, amely elválasztja a technológiai folyadékot a légkörtől
• Mágneses anyagok : Szamárium-kobalt (SmCo) 350°C-ig, neodímium-vas-bór (NdFeB) 150°C-ig korlátozott
• Örvényáram veszteségek : A fém védőburkolatok hőt termelnek, amely keringést igényel; a nem fém (kerámia) héjak kiküszöbölik a veszteségeket, de korlátozzák a nyomásértékeket
• Futás száraz védelem : Szükséges a kavitáció vagy száraz üzem során bekövetkező katasztrofális meghibásodás elkerülése érdekében

Az erőátviteli hatásfok 85-95%, a veszteségek pedig 15-30°C hőmérséklet-emelkedési számítást igénylő konténment héjfűtésében nyilvánulnak meg.

Speciális alkalmazások és extrém körülmények

Magas hőmérsékletű folyamattervezés

Magas hőmérsékletű folyamatszivattyú gyártója képességek kezelik a 400°C-ot meghaladó hőtágulási kihívásokat:

• Középvonal támogatása : Fenntartja az igazítást a termikus növekedés során, API 610 szerint 175 °C felett kötelező
• Rugalmas csőcsatlakozások : Használja a fúvókák terhelését anélkül, hogy túlzott erőt adna át a szivattyúházra
• Hűsítő kabátok : Tartsa a csapágyház hőmérsékletét 80°C alatt, ha 300°C feletti folyadékokat kezel
• Meleg igazítási eljárások : Ellenőrizze a tengelykapcsoló beállítását üzemi hőmérsékleten a kezdeti hidegbeállítás után

Armal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Kriogén és többfázisú kezelés

A cseppfolyósított földgáz (LNG) és a kriogén vegyipari szolgáltatások megkövetelik:

• Bővített motorháztető kialakítások : Válassza le a hideg technológiai folyadékot a környezeti hőmérsékletű csapágyakról és tömítésekről
• Anyag ridegségének ellenőrzése : Charpy ütésvizsgálat minimális tervezési hőmérsékleten
• Gázkezelő járókerekek : Speciális induktor-konstrukciók vagy nyitott járókerekek, amelyek 15-30%-os gáztérfogat-frakciót kezelnek

Karbantartási stratégiák és alkatrészkezelés

Prediktív karbantartás végrehajtása

Az állapotfigyelő technológiák meghosszabbítják a kritikus javítások közötti átlagos időt (MTBR). Petrolkémiai folyamatszivattyú eszközök:

• Rezgéselemzés : Az ISO 10816 sebességhatárok (4,5 mm/s nagy szivattyúknál, 7,1 mm/s kisebb egységeknél) érzékelik a csapágyromlást és a járókerék kiegyensúlyozatlanságát
• Tömítéskamra nyomás/hőmérséklet figyelése : A tömítésfelület kopásának vagy az öblítővezeték eltömődésének korai felismerése
• Jelenlegi aláírás elemzés : Azonosítja a szivattyú működési pontjának eltérését a BEP-től a motorterhelés változásai miatt
• Infravörös termográfia : Megkeresi a csapágy túlmelegedését és a kenési hibákat

Pótalkatrész-készlet és cserélhetőség

ANSI vegyszerszivattyú javító alkatrészek élvezze a dimenziós szabványosítás előnyeit, amely lehetővé teszi a több forrásból történő beszerzést:

• Kritikus alkatrészek : Tengely, csapágyak, mechanikus tömítés, burkolat kopógyűrűi, járókerék (12-18 hónapos átfutási idő speciális ötvözeteknél)
• Ajánlott pótalkatrészek : Tömítések, O-gyűrűk, tömítőfelületek, tengelykapcsoló elemek
• Kapitális tartalékok : Komplett rotor szerelvény, burkolat nagy értékű szolgáltatásokhoz

Az API 610 szivattyúkhoz az egyedi tervezés miatt gyártóspecifikus alkatrészekre van szükség, amelyek hosszú távú beszállítói kapcsolatokat és átfogó pótalkatrész-megállapodásokat tesznek szükségessé.

Beszerzés és szállító értékelése

Műszaki ajánlatértékelési kritériumok

Átfogó beszállítói értékelés a centrifugálszivattyú vegyi üzemhez a beszerzés tartalmazza:

• Hidraulikus ellenőrzés : Tanúi teljesítményteszt az ISO 9906 1. vagy 2. fokozata szerint, beleértve az NPSH-ellenőrzést és a rezgésmérést
• Anyagtanúsítás : Malomvizsgálati jelentések (MTR-ek) kémiai összetétellel és mechanikai tulajdonságokkal, pozitív anyagazonosítóval (PMI) a kritikus ötvözetek számára
• Minőségirányítás : ISO 9001 tanúsítvány, hegesztési minősítés az ASME IX. szakasza szerint, NDE eljárások (radiográfia, ultrahang, festék behatoló)
• Dokumentáció : API 610 adatlapok, teljesítménygörbék, metszeti rajzok, karbantartási kézikönyvek, alkatrészlisták

Életciklus-költségelemzés

A teljes tulajdonlási költség számításai az energiafogyasztást és a karbantartást helyezik előtérbe a kezdeti beruházási kiadásokkal szemben:

LCC = C_kezdeti C_energia C_karbantartás C_termelési_veszteség - C_maradék

Az energiaköltségek a folyamatosan működő szivattyúk teljes életciklus-költségének 75-85%-át teszik ki. Hatékonysági garanciák kötbérre vonatkozó rendelkezésekkel (jellemzően 0,5-1,0%-os hatékonysági hiánybüntetés) védik a beszerzési érdekeket.

Vállalati profil: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Az 1987-ben alapított Jiangsu Huanyu Chemical New Materials Co., Ltd. szakosodott gyártóként működik az ipari szivattyú szektorban, több mint 100 műszaki és gyártási alkalmazottat foglalkoztatva. A cég egységes gyártási keretbe integrálja a gépgyártást, a hőfeldolgozást, a hidegmegmunkálást és a befektetési öntés képességeit.

A product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, mágneses meghajtású petrolkémiai szivattyú egységek, önfelszívó szivattyúk és csővezeték-szivattyúk.

Ase product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

A Jangce-folyó partján, a Jiangyin Jangce-folyó hídjának közelében található létesítmény stratégiai logisztikai előnyökkel rendelkezik a hazai és nemzetközi forgalmazásban.

Gyakran Ismételt Kérdések (GYIK)

Mi különbözteti meg az API 610-et az ANSI szivattyúszabványoktól a petrolkémiai alkalmazásokban?

API 610 folyamatszivattyú specifikációi nehezebb konstrukciót, magasabb nyomásértékeket (200 bar-ig a 24 bar-ral szemben) és speciális anyagkövetelményeket ír elő a finomítói szolgáltatásokhoz. Az API 610 minimum acélöntvény konstrukciót, merev tengelykialakítást 60 alatti L3/D4 aránnyal és API 682 mechanikus tömítésekre méretezett tömítőkamrákat igényel. Az ANSI szivattyúk nagy hangsúlyt fektetnek a méretek cserélhetőségére és a hátulról kihúzható kialakításra az általános vegyszerszolgáltatáshoz alacsonyabb nyomáson. 150°C feletti szénhidrogének vagy mérgező szolgáltatások esetén az API 610 megfelelés jellemzően kötelező.

Mikor kell meghatározni a mágneses meghajtású szivattyúkat a hagyományos zárt szivattyúkkal szemben?

Mágneses meghajtású petrolkémiai szivattyú a zéró emissziós követelmények, a mérgező vagy rákkeltő folyadékok (benzol, hidrogén-szulfid), a drága technológiai folyadékok, ahol a szivárgás gazdasági veszteséget jelent, vagy a vákuumszolgáltatások esetében, ahol a levegő behatolása szennyezi a terméket. A korlátozások közé tartozik a 85-95%-os hatásfok (a hagyományos szivattyúk 95-98%-ával szemben), a mágneses anyagválasztáson alapuló hőmérsékleti korlátok (150°C az NdFeB-nél, 350°C az SmCo-nál) és a katasztrofális meghibásodási mód szárazon futás esetén. A kezdeti beruházási költségek 30-50%-kal magasabbak, mint a lezárt alternatívák esetében, amit a tömítések karbantartásának megszüntetése és a környezeti megfelelés indokolt.

Hogyan válasszak ki anyagokat magas kloridtartalmú petrolkémiai környezetekhez?

Az anyag kiválasztásához ki kell számítani a pontozási ellenállás egyenértékszámát (PREN = %Cr 3,3×%Mo 16×%N). 1000 ppm alatti kloridkoncentráció esetén 60 °C alatti hőmérsékleten 316 liter (PREN ~24) elegendő. A mérsékelt kloridok (1000-10000 ppm) 2205 duplex (PREN 35) vagy 904L szuperausztenites (PREN 34) komponenst igényelnek. A 10 000 ppm-nél nagyobb kloridtartalmú, vagy 100 °C feletti hőmérsékletű körülményekhez 2507 duplex (PREN 40), Hastelloy C-276 (PREN 65) vagy titán szükséges. Magas hőmérsékletű folyamatszivattyú gyártója a dokumentációnak igazolnia kell a duplex rozsdamentes acél alkatrészek forgó egységek kopásállóságát.

Milyen karbantartási időközökkel kell számolni a megfelelően meghatározott petrolkémiai szivattyúknál?

A javítások közötti átlagos idő (MTBR) a 48-60 hónapos célokat megfelelő specifikáció és működés mellett elérhető. A kritikus tényezők közé tartozik a legjobb hatékonysági pont 80-110%-án belüli működés, az NPSH-határok 1,5 méter feletti tartása (vagy NPSHA > 1,3×NPSHR), az ISO 10816 szerinti vibrációs sebességek figyelése és az API 682-nek megfelelő tömítéstámogató rendszerek bevezetése. ANSI vegyszerszivattyú javító alkatrészek A rendelkezésre állás és a szabványosítás 8-24 órára csökkenti a javítási időt, szemben az egyedi API 610 egységek 48-72 órájával. A rezgéselemzés és termográfia segítségével végzett prediktív karbantartás megakadályozza a katasztrofális meghibásodásokat.

Hogyan ellenőrizhetem a szivattyú hatékonysági garanciáit a beszerzés során?

Az ISO 9906 1. fokozata (nagyobb pontosság) vagy 2. fokozat (szabványos elfogadás) szerinti teljesítményteszt szükséges a gyártó létesítményében. A tesztelésnek le kell fednie a teljes működési tartományt a kikapcsolástól a kifutásig, ellenőrizve a magasságot, az áramlást, a teljesítményt, az NPSH-követelményeket és a rezgésszinteket. Az API 610-re vonatkozó elfogadható tűréshatárok a következők: fej ±3% a BEP-nél, hatékonyság 0% negatív tűrés (nincs csökkenés a garanciából) és NPSHR 0% (nincs növekedés a garanciából). Tartalmazzon kötbérre vonatkozó záradékot, amely a szivattyú árának 0,5–1,0%-át határozza meg 1%-os hatékonysági hiányonként. Mert centrifugálszivattyú vegyi üzemhez alkalmazásokhoz, kérjen vezeték-víz hatékonyságot, beleértve a motor- és átviteli veszteségeket is a pontos működési költség-előrejelzés érdekében.

Hivatkozások

• American Petroleum Institute. (2010). API 610 szabvány: Centrifugálszivattyúk kőolaj-, petrolkémiai és földgázipar számára (11. kiadás). Washington, DC: API Publishing Services.
• Amerikai Gépészmérnökök Társasága. (2012). ASME B73.1-2012: Vízszintes végű szívó centrifugálszivattyúk vegyi folyamatokhoz . New York: ASME.
• Amerikai Gépészmérnökök Társasága. (2019). ASME IX. szakasz: Hegesztési, keményforrasztási és olvasztási képesítések . New York: ASME.
• Európai Szabványügyi Bizottság. (2012). EN ISO 9906:2012: Rotodinamikus szivattyúk – Hidraulikus teljesítmény átvételi tesztek – 1., 2. és 3. fokozat . Brüsszel: CEN.
• Hidraulikus Intézet. (2014). ANSI/HI 9.6.3-2012: Rotodinamikus (centrifugális és függőleges) szivattyúk – Útmutató a megengedett működési régióhoz . Parsippany, NJ: Hidraulikus Intézet.
• Nemzetközi Szabványügyi Szervezet. (2016). ISO 10816-7:2009: Mechanikus vibráció. A gép rezgésének értékelése nem forgó alkatrészeken végzett mérésekkel. 7. rész: Rotodinamikus szivattyúk ipari alkalmazásokhoz . Genf: ISO.
• Karassik, I. J., Messina, J. P., Cooper, P. és Heald, C. C. (2008). Szivattyú kézikönyv (4. kiadás). New York: McGraw-Hill.
• Lobanoff, V. S. és Ross, R. R. (1992). Centrifugálszivattyúk: tervezés és alkalmazás (2. kiadás). Boston: Butterworth-Heinemann.
• Stepanoff, A. J. (1957). Centrifugális és axiális áramlási szivattyúk: elmélet, tervezés és alkalmazás (2. kiadás). New York: John Wiley & Sons.
